山东德庆电器制造有限公司
生产供应；SIEMENS变频器6SE70适配的进线与输出电抗器
产品说明
进线电抗器，又称换相电抗器，它的作用是限制变频器换相时电网侧的电压降；抑制谐波以及并联变频器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。
输出电抗器，亦称马达电抗器，它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在540V/us以内，一般功率为4-90kW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。
工艺流程
变频器专用进线/输出电抗器的生产过程，是需要先把电抗器的线圈和铁芯组装成一体，然后经过预烘→真空浸漆→热烘固化这一工艺流程。电抗器采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
结构特点
1、电抗器分为单相、三相，均为干式铁芯；
2、电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化；
3、电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表包绝缘层，有极佳的美感且有较好的散热性能；
4、电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时涡流发热现象；
5、电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡端子；
6、电抗器与国内同类产品相比均采用先进工艺，具有结构紧凑、体积小、重量轻、噪声低、外观美等优点，可与国外知名品牌相媲美。
产品执行标准
IEC60076.6-2007 电抗器
GB/T1094.6-2011 电抗器
JB9644-1999 半导体电气传动用电抗器

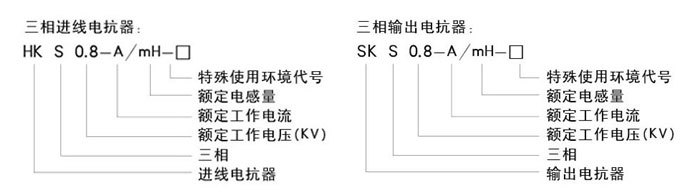

型号说明
订货须知
电抗器应给出：产品型号(订货号) 额定工作电压(KV)
使用频率(Hz) 额定工作电流(A)
电感(mH) 相数(单相，三相)
对功率因数及谐波吸收电抗器应提供：电抗器容量kvar或电容器容量kvar，额定电压，电抗率，绝缘等级。
1.输入输出电抗器。（产品适配：西门子、GE、AB、ALSOM、ABB、EUROCHERM、C.T、LENZE、KEB、FUJI、YASKAWA、LG、施耐德、SIEI、HITACH、SANKEN、MEDENSHA、EMERSON、三菱 、康沃、 英威腾、雪普、现代、安邦信、台安、台达、时代、普传、佳灵等公司直流调速器、变频器、软起动器）
输入系列： DZ-3HG DR-3HG K119
输出系列：DZ-3CG DZ-CG DR-3CG K220
单相系列： K123
2.交流电抗器：变速传动用进线（出线）电抗器；负载（平衡）电抗器。
三相进线电抗器：HKSG2-0.8 三相出线：CKSG2-0.8 单相进线：HKG2-0.8
3.直流电抗器
4.平波电抗器
5.限涌流电抗器（电容补偿用）
6.串联电抗器（电容补偿用）：
三相串联系列型号：CLKSG1-0.8 CLKSG1-6 CLKSG1-10
单相串联系列型号：CLKG1-0.8 CLKG1-6
7.调谐电抗器
8.起动电抗器：QKSG1-0.8 QKSG1-6
1三相输入输出电抗器（进线出线电抗器）：DZ、DR、K119、K220、K123系列
产品适配SIEMENS、GE、AB、ALSOM、ABB、EUROCHERM、C.T、LENZE、KEB、FUJI、YASKAWA、LG、SCHNIDEN、SIEI、HITACH、SANKEN、MEDENSHA、EMERSON、三菱 、康沃、 英威腾、雪普、现代、安邦信、台安、台达、时代、普传、佳灵等公司全数字直流调速器、变频器、软起动器
2.交流电抗器：HKG、CKSG。变速传动用进线（出线）电抗器；负载（平衡）电抗器。
3.平波电抗器：PKG、PKGK
4.限涌流电抗器（电容补偿用）：XKG、XKSG
5.串联电抗器（电容补偿用）：CLKSG、CLKG
6.调谐电抗器 ：TKG、TKSG
7.起动电抗器 ：QKSG
系统配置
西门子(SIEMENS)公司6SE70变频器适配的三相进线与输出电抗器(3AC380-480V)
|
变频器型号 电机功率(KW) |
三相进线电抗器(HKS-0.8，2Q) |
|
三相输出电抗器(SKS-0.8，50-60Hz，4Q) |
||||
|
In(A) |
参考尺寸(mm) 重量(kg) |
SIEMENS订货号 QINK订货号 |
In(A) |
参考尺寸(mm) 重量(kg) |
SIEMENS订货号 QINK订货号 |
||
|
6SE7016-1EA61 2.2 |
6.3 |
90x75x65 1.2 |
4EP3200-1US HKS-S106 |
|
6.1 |
135x75x125 3 |
6SE7016-1ES87 SKS- S 1 |
|
6SE7018-0EA61 3 |
9.1 |
同上 |
4EP3400-2US HKS-- S 107 |
|
10.2 |
同上 |
6SE7021-0ES87 SKS- S 2 |
|
6SE7021-0EA61 4 |
11.2 |
同上 |
4EP3400-1US HKS- S 108 |
|
10.2 |
同上 |
6SE7021-0ES87 SKS- S 3 |
|
6SE7021-3EB61 5.5 |
16 |
135x75x100 2.2 |
4EP3500-0US HKS- S 109 |
|
17.5 |
同上 |
6SE7021-8ES87 SKS- S 4 |
|
6SE7021-8EB61 7.5 |
18 |
同上 |
4EP3600-4US HKS- S 110 |
|
17.5 |
同上 |
6SE7021-8ES87 SKS- S 5 |
|
6SE7022-6EC61 11 |
28 |
150x75x130 5 |
4EP3600-5US HKS- S 112 |
|
25.5 |
150x75x130 5 |
6SE7022-6ES87 SKS- S 6 |
|
6SE7023-4EC61 15 |
35.5 |
170x75x130 6.5 |
4EP3700-2US HKS- S 113 |
|
34 |
170x75x130 6.5 |
6SE7023-4ES87 SKS- S 7 |
|
6SE7023-8ED61 18.5 |
40 |
150x75x130 5 |
4EP3700-5US HKS- S 114 |
|
47 |
170x75x135 7.5 |
6SE7024-7ES87 SKS- S 8 |
|
6SE7024-7ED61 22 |
50 |
170x75x130 6.5 |
4EP3800-2US HKS- S 115 |
|
47 |
同上 |
6SE7024-7ES87 SKS- S9 |
|
6SE7026-0ED61 30 |
63 |
170x75x135 7.5 |
4EP-3800-7US HKS- S 116 |
|
72 |
170x75x130 6.5 |
6SE7027-2ES87 SKS- S 10 |
|
6SE7027-2ED61 37 |
80 |
同上 |
4EP-3900-2US HKS- S 117 |
|
72 |
同上 |
6SE7027-2ES87 SKS- S 11 |
|
6SE7031-0EE61 45 |
100 |
200x75x160 9.5 |
4EP-4000-6US HKS- S 118 |
|
92 |
170x75x135 7.5 |
6SE7031-0ES87 SKS- S 12 |
|
6SE7031-2EF61 55 |
125 |
200x95x160 12 |
4EP3500-6US HKS- S 119 |
|
146 |
200x75x160 9.5 |
6SE7031-5ES87 SKS- S13 |
|
6SE7031-5EF61 75 |
160 |
200x75x160 9.5 |
4EU2451-2UA00 HKS- S 120 |
|
146 |
200x75x160 9.5 |
6SE7031-5ES87 SKS- S14 |
|
6SE7031-8EF61 90 |
200 |
同上 |
4EU2551-4UA00 HKS- S 121 |
|
186 |
200x95x160 12 |
6SE7031-8ES87 SKS- S15 |
|
6SE7032-1EG61 110 |
224 |
220x130x200 25 |
4EU2551-8UA00 HKS- S 122 |
|
260 |
220x115x200 23 |
6SE7032-6ES87 SKS- S16 |
|
6SE7032-6EG60 132 |
280 |
280x150x240 39 |
4EU2751-0UB00 HKS- S 123 |
|
260 |
同上 |
6SE7032-6ES87 SKS- S17 |
|
6SE7033-2EG60 160 |
315 |
同上 |
4EU2751-7UA00 HKS- S 124 |
|
315 |
220x130x200 25 |
6SE7033-2ES87 SKS- S18 |
|
6SE7033-7EG60 200 |
400 |
同上 |
4EU2751-8UA00 HKS- S 126 |
|
370 |
同上 |
6SE7033-7ES87 SKS- S 19 |
|
6SE7035-1EK60 250 |
560 |
310x150x265 49 |
4EU3051-5UA00 HKS- S 128 |
|
510 |
280x150x240 39 |
6SE7035-1ES87 SKS- S 20 |
|
6SE7036-0EK60 315 |
630 |
同上 |
4EU3051-6UA00 HKS- S 129 |
|
690 |
310x150x265 49 |
6SE7037-0ES87 SKS- S21 |
|
6SE7037-0EK60 400 |
720 |
360x174x310 83 |
4EU3651-8UA00 HKS- S 130 |
|
690 |
同上 |
6SE7037-0ES87 SKS- S22 |
|
6SE7038-6EK60 500 |
1000 |
同上 |
HKS- S 132 |
|
860 |
同上 |
6SE7038-6ES87 SKS- S23 |
|
6SE7041-1EK60 630 |
1250 |
500x255x500 85 |
HKS- S 134 |
|
1100 |
360x175x310 83 |
6SE7041-1ES87 SKS- S 24 |
西门子(SIEMENS)公司6SE70变频器适配的三相进线与输出电抗器(3AC500-600V)
|
变频器型号 电机功率(KW) |
三相进线电抗器(HKS-0.8，2Q) |
|
三相输出电抗器(SKS-0.8，50-60Hz，4Q) |
||||||
|
In(A) |
参考尺寸(mm) 重量(kg) |
SIEMENS订货号 QINK订货号 |
In(A) |
参考尺寸(mm) 重量(kg) |
SIEMENS订货号 QINK订货号 |
||||
|
6SE7014-5FB61 2.2 |
5 |
90x75x65 1.2 |
4EP3200-2US HKS- S 137 |
|
6.2 |
150x75x130 5 |
6SE7016-2FS87 SKS- S25 |
||
|
6SE7016-2FB61 3 |
6.3 |
同上 |
4EP3300-0US HKS- S 138 |
|
6.2 |
同上 |
6SE7016-2FS87 SKS- S26 |
||
|
6SE7017-8FB61 4 |
8 |
115x75x80 1.6 |
4EP3400-3US HKS- S 139 |
|
15.1 |
170x75x130 6.5 |
6SE7021-5FS87 SKS- S27 |
||
|
6SE7021-1FB61 5.5 |
12.5 |
125x75x100 2.2 |
4EP3600-8US HKS- S 142 |
|
15.1 |
同上 |
6SE7021-5FS87 SKS- S28 |
||
|
6SE7021-5FB61 7.5 |
16 |
135x75x125 3 |
4EP3600-2US HKS- S 143 |
|
15.1 |
同上 |
6SE7021-5FS87 SKS- S29 |
||
|
6SE7022-2FC61 11 |
22.4 |
150x75x130 5 |
4EP3600-3US HKS- S 145 |
|
22 |
170x75x135 7.5 |
6SE7022-2FS87 SKS- S30 |
||
|
6SE7023-0FD61 18.5 |
31.5 |
170x75x130 6.5 |
4EP3700-6US HKS- S 147 |
|
34 |
200x75x160 9.5 |
6SE7023-4FS87 SKS- S31 |
||
|
6SE7024-4FD61 22 |
35.5 |
同上 |
4EP3700-1US HKS- S 148 |
|
34 |
同上 |
6SE7023-4FS87 SKS- S32 |
||
|
6SE7024-7FD61 30 |
50 |
170x75x135 7.5 |
4EP3800-1US HKS- S 150 |
|
46.5 |
200x95x160 12 |
6SE7024-7FS87 SKS- S33 |
||
|
6SE7026-1FE61 37 |
63 |
同上 |
4EP3900-1US HKS- S 151 |
|
61 |
220x115x200 23 |
6SE7026-0HS87 SKS- S34 |
||
|
6SE7026-6FF61 45 |
71 |
200x75x160 9.5 |
4EP4000-7US HKS- S 152 |
|
79 |
同上 |
6SE7028- 2HS87 SKS- S35 |
||
|
6SE7028-0FF61 55 |
80 |
同上 |
4EP4000-1US HKS- S 153 |
|
79 |
同上 |
6SE7028-2HS87 SKS- S36 |
||
|
6SE7031-1EG61 75 |
112 |
220x115x200 23 |
4EP3500-6US HKS- S 155 |
|
128 |
280x150x240 39 |
6SE7031-2HS87 SKS- S37 |
||
|
6SE7031-3FG60 90 |
140 |
200x95x160 12 |
4EP2451-1UA00 HKS- S 157 |
|
128 |
280x150x240 39 |
6SE7031-2HS87 SKS- S38 |
||
|
6SE7031-6FG60 110 |
160 |
220x130x200 25 |
4EP2551-2UA00 HKS- S 158 |
|
156 |
310x150x265 49 |
6SE7031-7HS87 SKS- S39 |
||
|
6SE7032-0FG60 132 |
200 |
同上 |
4EP-2551-6UA00 HKS- S 159 |
|
225 |
同上 |
6SE7032-3HS87 SKS- S40 |
||
|
6SE7032-3FG60 160 |
250 |
280x150x240 39 |
4EU2751-2UB00 HKS- S 160 |
|
225 |
同上 |
6SE7032-3HS87 SKS- S41 |
||
|
6SE7033-0FK60 200 |
315 |
同上 |
4EU2751-3UA00 HKS- S 161 |
|
297 |
360x175x310 83 |
6SE7033-0GS87 SKS- S42 |
||
|
6SE7033-5FK60 250 |
400 |
310x150x265 49 |
4EU2751-4UA00 HKS- S 162 |
|
354 |
400x190x380 113 |
6SE7033-5GS87 SKS- S43 |
||
|
6SE7034-5FK60 315 |
450 |
同上 |
4EU3051-2UA00 HKS- S 163 |
|
452 |
同上 |
6SE7034-5GS87 SKS- S44 |
||
|
6SE7035-7FK60 400 |
630 |
360x175x310 83 |
HKS- S 166 |
|
570 |
440x175x430 142 |
6SE7035-7GS87 SKS- S45 |
||
|
6SE7036-5FK60 450 |
720 |
同上 |
HKS- S 167 |
|
650 |
同上 |
6SE7036-5GS87 SKS- S46 |
||
|
6SE7038-6FK60 630 |
1000 |
400x190x380 113 |
HKS- S 169 |
|
860 |
同上 |
6SE7038-6GS87 SKS- S47 |
||
|
6SE7041-1FK60 800 |
1250 |
550x285x430 110 |
HKS- S 171 |
|
1230 |
440x250x430 231 |
6SE7041-2SG87 SKS- S48 |
||
|
6SE7041-2FK60 900 |
1400 |
500x255x580 120 |
HKS S -172 |
|
1230 |
同上 |
6SE7041-2SG87 |
||
同时生产其他低压电器、各种型号电阻器 不锈钢电阻器 电机车电阻器 制动电阻 铸铁电阻器 波纹电阻柜 塔吊塔机电阻器 各种中性点接地电阻 频敏变阻器 凸轮控制器 联动台 变压器 ....等
我公司产品覆盖地区广， 质量稳定，出厂时间及时，配货渠道快捷
山东德庆电器制造有限公司 ；供应商联系电话；13969220210
